層流式傳遞窗與風淋式傳遞窗的差異

層流式傳遞窗與風淋式傳遞窗的差異

層流式傳遞窗與風淋式傳遞窗在潔凈室、實驗室以及無菌操作等對環境潔凈度要求極高的場所，傳遞窗是保證物品傳遞過程中避免污染的重要設備。傳遞窗主要有兩種類型：層流式傳遞窗和風淋式傳遞窗。它們?cè)诮Y(jié)構、工作原理和適用場景上存在顯著差異。

結構差異

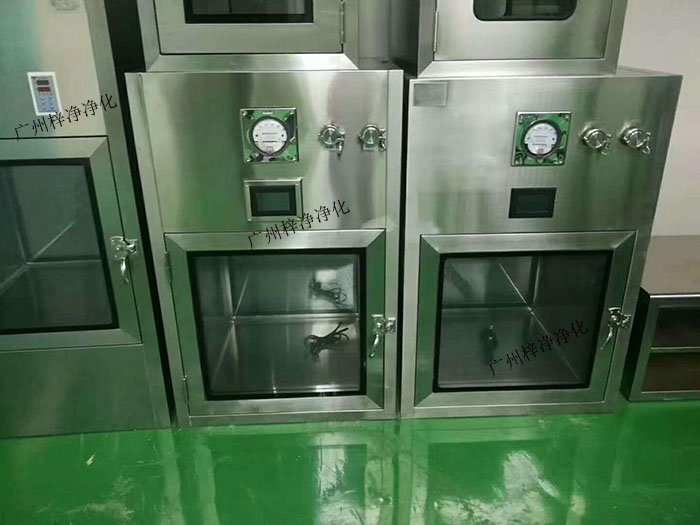

層流式傳遞窗：通常由兩個密閉的室組成，中間通過一個狹長的通道連接。每個室都配備有風機，通過風機產生均勻的層流氣流，確保空氣以平行流的形式流動，從而減少塵埃和微生物的帶入。

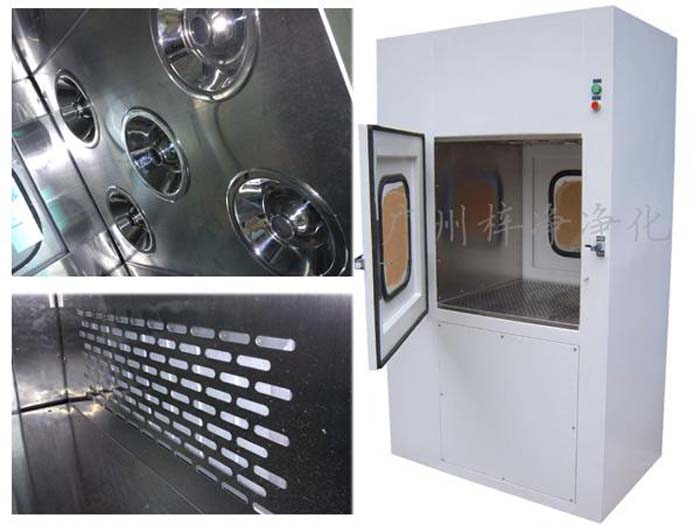

風淋式傳遞窗：結構上與層流式傳遞窗相似，但內部的風機產生的氣流強度更大，且氣流方向?yàn)榇怪毕蛳隆ｏL(fēng)淋式傳遞窗的入口和出口通常設有吹淋裝置，用于吹淋進入或離開傳遞窗的人員和物品。

層流傳遞窗是根據空氣內循環的型式設計而成，風機迅速的將氣吹出經過初效過濾器、高效過濾器變成潔凈的空氣，潔凈的空氣由均流板噴射出后氣流速度高達0.38-0.57m/s，可有效的迅速的清除物體表面附著的塵埃粒子，循環風后經過初效過濾器雙重過濾凈化效果更著，使用性強。

層流傳遞窗用途是用在生物潔凈區作為物品的傳遞，主要應用場所:生物制藥、科研單位，疾控中心，大型醫院，大學科研，生物潔凈及應用的各種潔凈區。

層流傳遞窗壓差功能：顯示過濾器壓差(量程高效0-500Pa/中效0-250Pa)，精度±5Pa;層流傳遞窗控制功能：風機啟動/停止按鈕，配置內置式電子門互鎖;設置紫外燈，設計單獨開關，當兩扇門關上時，紫外燈應出于開啟狀態;設置照明燈，設計單獨的開關;

風淋式傳遞窗功能：風嘴出風口風速高達20s以上。

風淋式傳遞窗過濾：采用無隔板高效過濾器，過濾效率為：99.99%@0.3um，確保凈化級別。

工作原理差異

層流式傳遞窗：依靠風機產生的層流氣流，通過連續、均勻的氣流運動，將塵埃和微生物推向傳遞窗的出口，從而實現物品的無塵傳遞。

風淋式傳遞窗：利用高速氣流對進入或離開傳遞窗的人員和物品進行瞬間吹淋，以去除表面的塵埃和微生物。這種瞬間吹淋的效果更為直接和強烈。

風淋傳遞窗工作原理：當貨物/物料要進入潔凈區時需經風淋吹淋，其吹出的潔凈空氣可去除人與貨物所攜帶的塵埃，能有效的阻斷或減少塵源進入潔凈區。風淋傳遞窗的前后兩道門為電子互鎖，又可起到氣閘的作用，阻止未凈化的空氣進入潔凈區域。

適用場景差異

層流式傳遞窗：適用于對潔凈度要求較高，但不需要瞬間吹淋的場合，如實驗室的試劑傳遞、藥品生產等。

風淋式傳遞窗：適用于對潔凈度要求極高，且需要迅速去除表面塵埃和微生物的場合，如無菌手術室的藥品和器械傳遞、半導體生產線的物料傳遞等。

性能對比

潔凈度：層流式傳遞窗的潔凈度通常在100級至10,000級，而風淋式傳遞窗可以達到更高的潔凈度，如1級至10級。

使用效果：層流式傳遞窗的氣流較為溫和，適合頻繁使用；風淋式傳遞窗的氣流強度大，但使用時對人員和物品的沖擊較大。

能耗：層流式傳遞窗的能耗相對較高，風淋式傳遞窗由于氣流強度大，能耗較高。

結論

層流式傳遞窗與風淋式傳遞窗在結構、工作原理和適用場景上都有所不同。選擇哪種類型的傳遞窗，應根據具體的使用需求和場所的潔凈度要求來決定。正確選擇和使用傳遞窗，對于保障潔凈室環境的穩定性和產品的質量至關重要。
